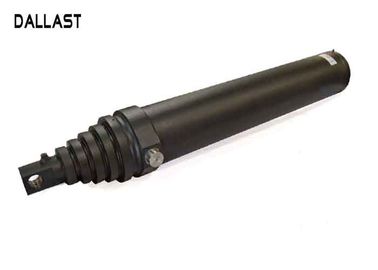

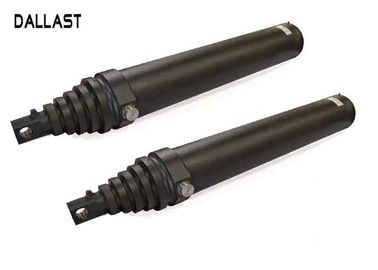

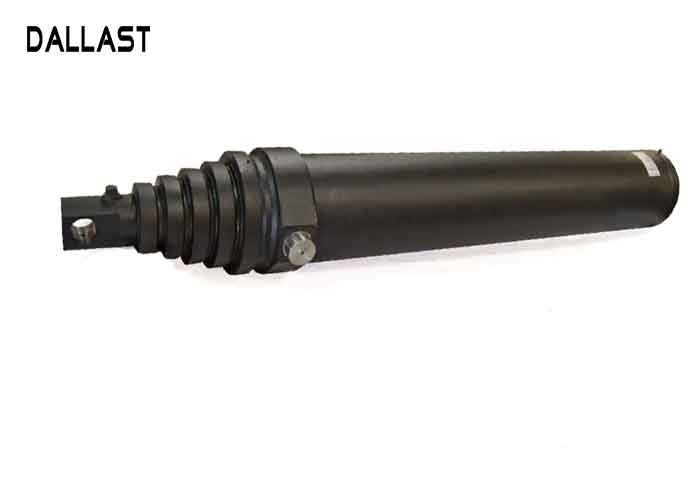

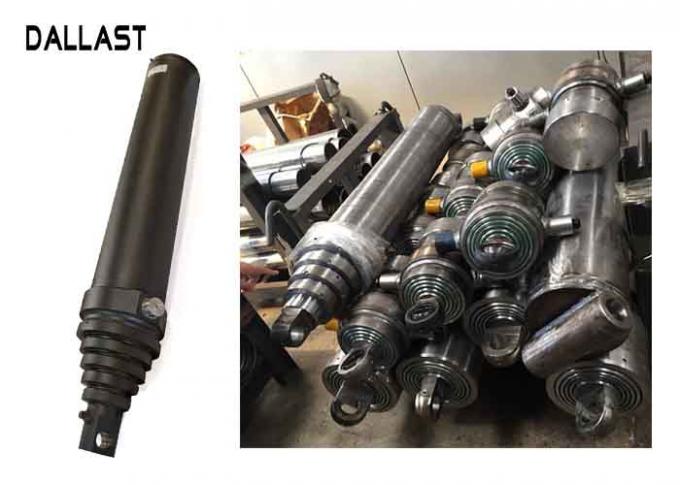

Teleskopowe siłowniki jednostronnego działania Trunion Pin Eye Długie skoki 5 stopni
| Kod modelu | całkowita długość skoku (w calach) | zamknięta długość (cale) | przedłużona długość (cale) | szerokość oka podstawy (cal) | diam. podstawy pin pin (cal) | szerokość górnego oczka (cal) | diam. górnego oczka (cal) | Waga w funtach) |
| 100–53–84 P. | 84 | 39 1/2 | 122 1/2 | 7 | Pasuje do szpilki 2 " | 2 | Pasuje do szpilki 2 " | 178 |
| 100–53–126 P. | 126 | 54 1/2 | 180 1/2 | 7 | Pasuje do szpilki 2 " | 2 | Pasuje do szpilki 1 3/4 " | 215 |
| 100–63–108 P. | 108 | 49 1/2 | 157 1/2 | 7 | 1/4 pasuje do pinów 2 ” | 2 | Pasuje do szpilki 2 " | 272 |
| 100–63–120 P. | 120 | 53 1/2 | 174 1/2 | 7 | 1/4 pasuje do pinów 2 ” | 2 | Pasuje do szpilki 2 " | 265 |
| 100–63–126 P. | 126 | 55 1/2 | 181 1/2 | 7 | 7 1/4 pasuje do pinów 2 ” | 2 | Pasuje do szpilki 2 " | 280 |
| 100-63-132 P | 132 | 57 1/2 | 189 1/2 | 7 | 7 1/4 pasuje do pinów 2 ” | 2 | Pasuje do szpilki 2 " | 310 |
| 100-63-140 P | 140 | 60 | 200 | 7 | 7 1/4 pasuje do pinów 2 ” | 2 | Pasuje do szpilki 2 " | 325 |
| 100–73–120 P. | 120 | 53 1/8 | 173 1/8 | 7 | 8 5/8 pasuje do pinów 2 ” | 2 | Pasuje do szpilki 2 " | 383 |
| 100-73-124P | 124 | 54 13/16 | 179 11/16 | 7 | 8 5/8 pasuje do pinów 2 ” | 2 | Pasuje do szpilki 2 " | 397 |
| Model cylindryczny | Całkowita długość stoke (cal) | Zamknięta długość (cal) | Odległość od oka pręta do obrotu (cal) | Czop średnica (cal) | Dystans przez czop (cal) | Szerokość oka pin (cale) | Diam. oko szpilki (cal) | Waga (LBS) |
| 70072-53-120T | 120 | 54 | 14 3/8 | 1 3/4 | 12 3/8 | 2,96 | 1 1/2 | 240 |
| 70050-63-120T | 120 | 53 3/4 | 14 3/8 | 1 3/4 | 12 3/8 | 3,96 | 1 1/2 | 295 |
| 70050-63-140T | 140 | 60 3/8 | 14 3/8 | 1 3/4 | 12 3/8 | 3,96 | 1 1/2 | 325 |
| 70050-64-140T | 140 | 50 | 14 3/8 | 2 1/4 | 14 | 2,96 | 1 1/2 | 295 |
| 70050-64-160T | 160 | 55 | 14 3/8 | 2 1/4 | 14 | 2,96 | 1 1/2 | 315 |
| 70595-74-154T | 154 | 54 | 14 3/8 | 2 1/4 | 14 | 3,96 | 1 1/2 | 405 |
| 70595–74–172 T. | 172 | 59 | 14 3/8 | 2 1/4 | 14 | 3,96 | 1 1/2 | 430 |
| 70803-815-200T | 200 | 65 | 15 1/2 | 2 1/4 | 14 | 3 | 2 | 600 |
| 70060-815-235T | 235 | 68 | 15 1/2 | 2 1/4 | 14 | 3 | 2 | 650 |
| 70060-815-250T | 250 | 68 | 15 1/2 | 2 1/4 | 14 | 3 | 2 | 665 |
| 70060-815-265T | 265 | 71 | 15 1/2 | 2 1/4 | 14 | 3 | 2 | 700 |
| 70060-815-280T | 280 | 74 | 15 1/2 | 2 1/4 | 14 | 3 | 2 | 760 |
Rozmiary / pomiary są w calach zaokrąglone do najbliższego ułamka - Wszystkie cylindry są jednostronne |
PRZYCZEPA O WYDAJNOŚCI 60 000 # PODNOSZENIA
UCHWYT POJEMNIKÓW KOLEJOWYCH 20'-25 '
12 ”X 4” X 3/8 ”GRADE A 500 PROSTOKĄTNA RAMA RURY GŁÓWNEJ
½ PODKŁADKA WEAR PŁASKA „X 4”, RA ”OWIJKA TRUSS” X 4 ”, PŁYTA KING PIN,
CZĘŚCI KRZYŻOWE 12 ”X 4”, RAMA STABILIZATORA 4 ”X4” X 3/8 ”
BUTLA DO WYLEWANIA BORE 3- ½ 7 ”(2)
8 ”-4 ETAP TELESKOPOWY GŁÓWNY PODNOŚNIK (2)
Zawór handlowy z manometrami i regulowanym PSI (2500)
Zawieszenie sprężynowe TANDEM SINGLE POINT 50 000 # POJEMNOŚĆ
25 000 # AXLE 16X7,5 HAMULCÓW, AUTO SLACKS,
Standardowe mocowanie JIC na wszystkich liniach hydraulicznych i powietrznych
Brak hydrauliki w tylnej części przyczepy, zmniejsza ryzyko wycieków i centralizuje instalację wodociągową
(2) Naprawiono zatrzymania z przodu przyczepy
Rolki 3 1/2 "przyspawane do ramy zewnętrznej, 2-warstwowe gumowe błotniki z tyłu
(4) NYLONOWE PASKI I WSZYSTKIE ŚWIATŁA LED SPEŁNIAJĄ DOT # 108
Nowe 10-otworowe obręcze Uni-MountSteel z oponami 11R22.5 (8)
ICC REGULATED BUMPER- AIR ACTUATED
Wciągany siłownik hydrauliczny może uzyskać dłuższy skok roboczy dzięki wielostopniowemu cylindrycznemu cylindrycznemu tłokowi w kształcie tłoczyska, teleskopowemu siłownikowi hydraulicznemu, zwanemu również wielostopniowym siłownikiem hydraulicznym. Teleskopowy siłownik hydrauliczny składa się z dwóch lub więcej cylindrów hydraulicznych tłoka. Tłoczyskiem cylindra tłokowego poprzedniego stopnia jest cylinder drugiego cylindra tłoka. Generalnie cylindry teleskopowe są znacznie droższe niż zwykłe cylindry. Większość cylindrów teleskopowych jest jednostronnego działania (push).
Podanie:
Powszechnie stosowany w maszynach budowlanych i innych maszynach mobilnych, takich jak żurawie, wywrotki i inne systemy hydrauliczne.
Uszczelki tłoka:
A. Standardowe są uszczelnienia tłokowe o dużym obciążeniu z zewnętrznymi pasami zużycia. Obciążone uszczelnienia wargowe i żeliwne pierścienie są opcjonalne.
B. Uszczelnienie polega na zastosowaniu gumowego lub plastikowego uszczelnienia elastycznego pierścienia, dzięki czemu pierścień o różnorodnym przekroju w statycznym i dynamicznym dopasowaniu między powierzchnią zapobiega wyciekom.
C. Wspólne uszczelnienie ma kształt litery O, kształt litery Y, kształt litery V i tak dalej.
D. Ma zalety prostej konstrukcji, łatwej produkcji, automatycznej kompensacji po zużyciu, niezawodnej wydajności i może być stosowany między cylindrem a tłokiem, między głowicą cylindra a tłoczyskiem, między tłokiem a tłoczyskiem, między rura cylindra i głowica cylindra.
Cechy i zalety:
1. Cylindry teleskopowe jednostronnego działania DALLAST zapewniają wartość dzięki sprawdzonej niezawodności, wydajności i jakości, jakiej oczekujesz od każdej linii produktów DALLAST Cylinder Division.
2. Długość cylindra hydraulicznego to suma suwu, grubość tłoka, grubość dna i głowicy oraz długość połączeń. Często ta długość nie pasuje do maszyny.
3. Zatrzasnąć szklane łożyska, które pochłaniają zanieczyszczenia bez uszkadzania ścian cylindra.
4. Wkręty z nylonowymi końcówkami, które pasują do gwintów nakrętek uszczelniających, aby zmniejszyć prawdopodobieństwo pakowania
orzechy wycofują się.
5. Cylindry jednostronnego działania przenoszą siłę i ruch tylko w jednym kierunku.
O tłoczysku:
Tłoczysko odporne na uszkodzenia o wysokiej wytrzymałości zapewnia minimalną wydajność 100 000 PSI w średnicach od 1 ”do 4 1/2”. Większe średnice wahają się od 50 000 do 75 000 PSI minimalnej wydajności. Wszystkie pręty są hartowane do 50-55 RC i twarde chromowane, aby zapewnić maksymalną trwałość. Dostępna jest również stal nierdzewna. Twardy chromowany trzon tłoka zgodnie z wymaganiami.
Kontrola jakości:
1. Seiko tajni agenci, aby zapewnić jakość tłoczyska.

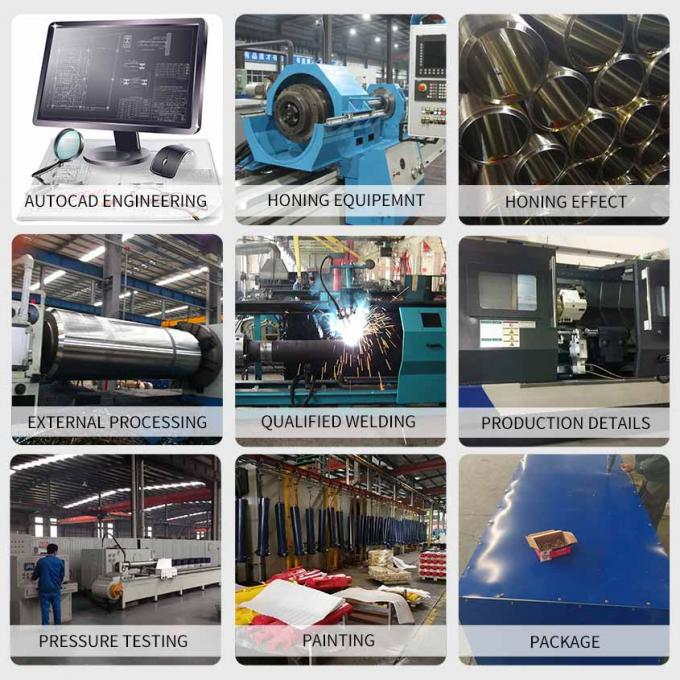

2. Produkt musi przejść obróbkę cieplną - wytaczanie otworów - szlifowanie - obróbkę samochodową - azotowanie czarne i wiele innych procesów.
3. Firma przyjęła Valet przetwarzania różnych typów i różnych rozmiarów produktów, przetwarzania i przetwarzania więcej ofert, zapraszamy do konsultacji.
Serwis pogwarancyjny:
1. Oferujemy 12 miesięcy gwarancji.
2. Okres gwarancji podlega instrukcji gwarancyjnej (1 rok / 2000 godzin, w zależności od tego, co nastąpi wcześniej).
3. Bezpłatna obsługa posprzedażna podczas gwarancji odnosi się do problemów spowodowanych problemami z jakością; wystąpił problem z jakością, pobieramy opłatę serwisową zgodnie z odpowiednią normą.
4. Centrum serwisowe na całym świecie w przypadku problemów posprzedażnych.
5. Różne instrukcje działania, takie jak: kontrola i kontrola produktów, kontrola kontroli odbioru, instrukcja operacji kontroli pobierania próbek, instrukcja działania kontroli jakości procesu itp.
6. Usługa przedsprzedażowa i bezpłatna usługa konsultacyjna.
7. Usługa kontroli jakości obejmuje wstępną akceptację, inspekcję odlotu, inspekcję przylotu, inspekcję dostawy PDI.
